Sakelar Optik Duplex 2x2 Bypass SM

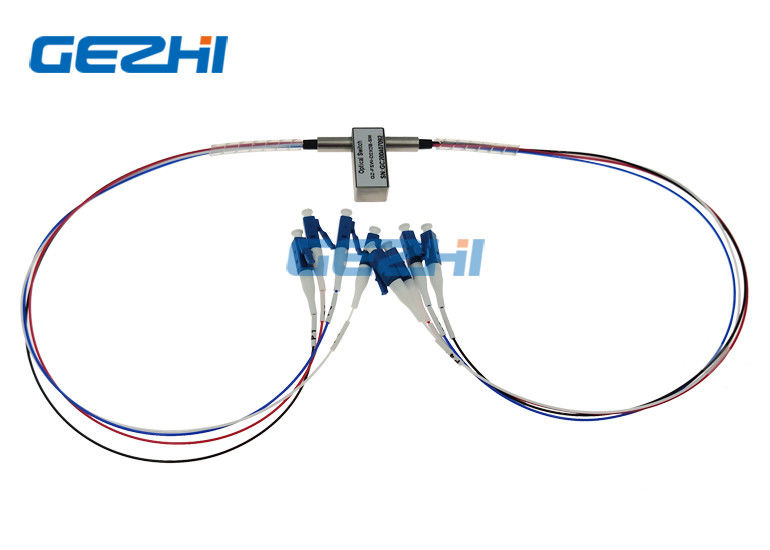

Gambar besar : Sakelar Optik Duplex 2x2 Bypass SM

Detail produk:

Tempat asal:	Cina
Nama merek:	GEZHI or OEM
Sertifikasi:	CE/RoHS/ISO9001
Nomor model:	GZ-FSW-D2x2B

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1pcs
Harga:	Get Latest Price
Kemasan rincian:	Kotak plastik
Waktu pengiriman:	5-10 hari kerja
Syarat-syarat pembayaran:	T / T, Paypal, Western Union
Menyediakan kemampuan:	50,000 pcs

Kontak

Detil Deskripsi produk

Nama Produk:	Sakelar Optik SM	Panjang gelombang:	SM 1260 ~ 1650nm
Tipe:	Non-Latching	Kabel:	900um tabung longgar
Panjangnya:	1,0 meter	Penyambung:	LC / UPC
Cahaya Tinggi:	SFP transceiver optik , sfp serat optik transceiver

Sakelar Optik Duplex 2x2 Bypass SM

GEZHI Duplex 2x2 Bypass SM Optical Switches adalah komponen optik 2 jalur optik negara.

fitur

Sangat Stabil & Terpercaya
Bebas epoksi di Jalur Optik
Mode tunggal atau Multimode opsional
Gagal-Aman Latching dan Non-menempel
Desain kompak, ukuran Miniatur
Waktu peralihan yang singkat
Distorsi optik rendah dua arah
Bicara silang rendah, Rugi Penyisipan Rendah
Rentang panjang gelombang operasi yang luas
Paket segel-jahitan

Aplikasi

Modul dan Integrasi Sistem
Metropolitan Area Network
Perlindungan dan pemulihan jaringan
Instrumentasi, pengujian, dan pengukuran
Peralihan jaringan
R&D di Laboratorium
Sensor serat
Pemblokiran saluran
Pemantauan sistem
Pemblokiran Saluran

Spesifikasi

Parameter		GZ-D2 × 2B
Rentang Panjang Gelombang	nm	850 ± 40/1300 ± 40	1260 ～ 1650
Operasi panjang lebar	nm	850/1300	1310/1490/1550/1625/1650
Rugi Penyisipan	dB	Jenis: 1.0 Maks: 1.5	Jenis: 1.0 Maks: 1.5
Mengembalikan kerugian	dB	MM≥30 SM≥50
Crosstalk	dB	MM≥35 SM≥55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.25
Pengulangan	dB	≤ ± 0,02
Sumber Daya listrik	v	3.0 atau 5.0
Seumur hidup	waktu	≥10⁷
Ganti Waktu	MS	≤8
Daya Transmisi	mW	≤500
Suhu Operasional	℃	-20 ～ + 70
Suhu Penyimpanan	℃	-40 ～ + 85
Bobot	g	16
Dimensi	mm	(L) 27.0 × (W) 12.0 × (H) 8.2 kustomisasi tersedia.

Rute Optik

Status Satu	Status Dua

Apllikasi

Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching )

Pin

Tipe	Negara	Definisi pin	Kekuasaan				Pemantauan kondisi
D2x2B			1	5	6	10	2-3	3-4	7-8	8-9
Tidak menempel	SEBUAH	P1-P3 P1'-P3 '	-	-	-	-	Menutup	Buka	Buka	Menutup
Tidak menempel	B	P1-P4, P2-P3 P1'-P4 ', P2'-P3'	V +	-	-	GND	Buka	Menutup	Menutup	Buka
Menempel	SEBUAH	P1-P3 P1'-P3 '	-	-	GND	V +	Menutup	Buka	Buka	Menutup
Menempel	B	P1-P4, P2-P3	V +	GND	-	-	Buka	Menutup	Menutup	Buka

Dimensi

Dual 2x2 Multi Mode Mechanical 4x4 Fiberoptic Switch ( Latching Or Non Latching )

informasi pemesanan

Mode	Panjang gelombang	Jenis Tegangan	Model Kontrol	Jenis Serat	Diameter Serat	Panjang Serat	Penyambung
S = SM M = MM	85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya	3 = 3V 5 = 5V	L = Menempel N = Tidak Menempel	5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Lainnya	25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya	1 = 1m 2 = 1,5 m X = Lainnya	0 = Tidak ada 1 = FC / PC 2 = FC / APC 3 = SC / PC 4 = SC / APC 5 = ST / PC 6 = ST / APC 7 = LC / PC 8 = LC / APC
