1x8 Fiber Optik Beralih multi Channel Single Mode, Fiber Optic Beralih Modul

1x8 Fiber Optical Switch Multi Channel Single Mode , Fiber Optic Switch Module

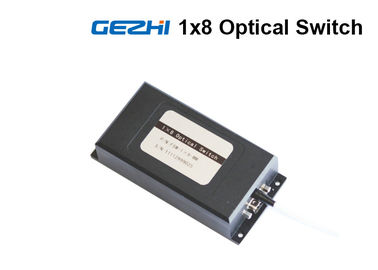

Gambar besar : 1x8 Fiber Optik Beralih multi Channel Single Mode, Fiber Optic Beralih Modul

Detail produk:

Tempat asal:	Cina
Nama merek:	GEZHI or OEM
Sertifikasi:	CE/FCC/RoHS/TUV/UL
Nomor model:	GZ-1x8 Optical Beralih

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	Get Latest Price
Kemasan rincian:	2 lembar dalam busa dengan Box kertas
Waktu pengiriman:	2 ~ hari 7working
Menyediakan kemampuan:	60000pcs per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Sakelar Optik Multi-Saluran	Panjang gelombang:	1260 ~ 1650nm atau 850nm
Saluran:	1x8 atau 1xN	Jenis serat:	Mode tunggal atau multimode
Penyambung:	LC / SC / FC / ST (PC Atau APC)	Aplikasi:	Jaringan Dering
Cahaya Tinggi:	Beralih Fiber Optic , optical fiber switch

1x8 Sakelar Serat Optik Mode Tunggal Multi Saluran, Modul Sakelar Serat Optik

GEZHI Photonics 1x8 Mechanical Optical Switch menghubungkan saluran optik dengan mengarahkan sinyal optik yang masuk ke serat keluaran yang dipilih.

GEZHI 1x8 Mechanical Optical Switch mendukung semua panjang gelombang pada 1260nm ~ 1650nm, menawarkan keandalan ultra-tinggi, kehilangan penyisipan rendah, kecepatan peralihan cepat serta kinerja dua arah.Sakelar optik banyak digunakan untuk Jaringan Optik, Perlindungan, Perlindungan Pemancar dan Penerima, Sistem Uji Jaringan dan Instrumentasi.

GEZHI 1 × N Sakelar optik adalah sejenis komponen fungsional, dengan kemampuan mengalihkan rute optik.Dalam sistem transmisi serat optik, digunakan untuk pemantauan serat multi-saluran, pemilihan sumber / detektor multi cahaya, dan perlindungan jalur serat optik dll. Selain itu, juga digunakan dalam sistem uji serat optik untuk serat optik dan pengujian komponennya, luar ruangan uji kabel dan sistem pemantauan sensor optik multi-spot.

fitur

Lebih dari 128 Saluran
Kerugian Rendah dan Keandalan Tinggi
Antarmuka Paralel (TTL)
Desain termodulasi
Bebas epoksi di Jalur Optik

Spesifikasi

Parameter	Satuan	GZ-FSW-1 × N
Rugi Penyisipan	dB	1 <N ≤ 45	45 <N ≤ 88		88 <N ≤ 128
		Jenis: 0.8 Maks: 1.0	Jenis: 1.2 Maks: 1.5		Jenis: 1,5 Maks: 1,8
Rentang Panjang Gelombang	nm	850 ± 40/1300 ± 40		1260 ~ 1650
Uji Panjang Gelombang	nm	850/1300		1310/1550
Mengembalikan kerugian	dB	MM ≥ 30 SM ≥ 50
Crosstalk	dB	≥ 55
PDL	dB	≤ 0,05
WDL	dB	≤ 0,25
TDL	dB	≤ 0,25
Pengulangan	dB	≤ ± 0,05
Daya tahan	Siklus	≥ 10 Juta
Mengalihkan Waktu	MS	≤ 10 (Waktu sakelar urutan saluran yang berdekatan)
Daya Optik	mW	≤500
Suhu Operasional	℃	-20 ~ +70
Suhu Penyimpanan	℃	-40 ~ +85
Kelembaban relatif	%	5 ~ 95
Dimensi	mm	135 × 40 × 32 (N≤4)	135 × 64 × 32 (N≤12)		184 × 78 × 36 (N≤16)
		184 × 78 × 66 (N≤45)	184 × 156 × 66 (N≤88)		184 × 220 × 66 (N≤128)
		140 × 77,5 × 32 (N≤16)	140 × 77,5 × 64 (N≤32)

Konfigurasi PIN

Konektor laki-laki DB-9 (maks. 1x16)

Nomor Pin	Nama Sinyal	I / O	Deskripsi
1	D0	Memasukkan	TTL, Pilihan saluran bit 0
2	D1	Memasukkan	TTL, Pilihan saluran bit 1
3	D2	Memasukkan	TTL, Pilihan saluran bit 2
4	D3	Memasukkan	TTL, Pemilihan saluran bit 3
5	/ RESET	Memasukkan	TTL, Reset level rendah ke channel 0. Level tinggi berarti bit pemilihan channel efektif.
6	/SIAP	Keluaran	TTL, Siap (Tinggi = Belum siap, Rendah = Siap)
7	KESALAHAN	Keluaran	TTL, Error (Tinggi = Error, Rendah = Tidak Ada Error)
8	GND	Memasukkan	Tanah
9	+ 5VDC	Memasukkan	5,0 ± 5% VDC Power Supply (maks 550mA)

Konektor laki-laki DB-15 (maks. 1x32)

Nomor Pin	Nama Sinyal	I / O	Deskripsi
2	D0	Memasukkan	TTL, Pilihan saluran bit 0
3	D1	Memasukkan	TTL, Pilihan saluran bit 1
4	D2	Memasukkan	TTL, Pilihan saluran bit 2
5	D3	Memasukkan	TTL, Pemilihan saluran bit 3
6	D4	Memasukkan	TTL, Pilihan saluran bit 4
11	/ RESET	Memasukkan	TTL, Reset level rendah ke channel 0. Level tinggi berarti bit pemilihan channel efektif.
7	/SIAP	Keluaran	TTL, Siap (Tinggi = Belum siap, Rendah = Siap)
8	KESALAHAN	Keluaran	TTL, Error (Tinggi = Error, Rendah = Tidak Ada Error)
1, 9	GND	Memasukkan	Tanah
15	+ 5VDC	Memasukkan	Catu daya digital 5,0 ± 5% VDC (maks 50mA)
12	VM	Memasukkan	5.0 ± 5% VDC atau 12 ± 5% VDC Drive power supply (maks 500mA)
10, 13, 14	NA

Konektor laki-laki DB-25 (maks. 1x128)

Nomor Pin	Nama Sinyal	I / O	Deskripsi
15	D0	Memasukkan	TTL, Pilihan saluran bit 0
16	D1	Memasukkan	TTL, Pilihan saluran bit 1
17	D2	Memasukkan	TTL, Pilihan saluran bit 2
18	D3	Memasukkan	TTL, Pemilihan saluran bit 3
19	D4	Memasukkan	TTL, Pilihan saluran bit 4
20	D5	Memasukkan	TTL, Pilihan saluran bit 5
21	D6	Memasukkan	TTL, Pilihan saluran bit 6
22	/ RESET	Memasukkan	TTL, Reset level rendah ke saluran 0. Tinggi level berarti bit pemilihan saluran efektif.
2	/SIAP	Keluaran	TTL, Siap (Tinggi = Belum siap, Rendah = Siap)
3	KESALAHAN	Keluaran	TTL, Error (Tinggi = Error, Rendah = Tidak Ada Error)
1, 10, 14, 23	GND	Memasukkan	Tanah
12, 25	+ 5VDC	Memasukkan	Catu daya digital 5,0 ± 5% VDC (maks 50mA)
13	VM	Memasukkan	5.0 ± 5% VDC atau 12 ± 5% VDC Drive catu daya	N≤45	Pasokan saat ini ≤500mA
11, 24				N≤88	Pasokan saat ini ≤750mA
11, 24				N≤128	Pasokan saat ini ≤1000mA
4, 5, 6, 7, 8, 9	NA

Tabel Pemilihan Saluran

Saluran Maks	Memasukkan								Saluran Aktif
Saluran Maks	/ RESET	D6	D5	D4	D3	D2	D1	D0	Saluran Aktif
N = 16	0	x	x	x	x	x	x	x	0 reset
	1	x	x	x	0	0	0	0	COM → 1
		x	x	x	0	0	0	1	COM → 2
		x	x	x	0	0	1	0	COM → 3
		x	x	x	…	…	…	…	…
		x	x	x	1	1	1	1	COM → 16

N = 128	0	x	x	x	x	x	x	x	0 reset
	1	0	0	0	0	0	0	0	COM → 1
		0	0	0	0	0	0	1	COM → 2
		0	0	0	0	0	1	0	COM → 3
		…	…	…	…	…	…	…	…
		1	1	1	1	1	1	1	COM → 128

Rute Optik

1*N Optical Switch

Diagram Waktu

1*N Optical Switch

informasi pemesanan

Saluran

Mode

Panjang gelombang

Jenis Tegangan

Jenis serat

Diameter serat

Panjang Serat

Penyambung

1 ~ 128

S = SM M = MM

85 = 850nm

13 = 1310nm

14 = 1490nm

15 = 1550nm

162 = 1625nm

165 = 1650nm

13/15 = 1310 / 1550nm

3 = 5V

5 = 12V

5 = 50/125

6 = 62,5 / 125

9 = 9/125

X = Lainnya

25 = 250um

90 = 900um;

20 = 2.0mm

30 = 3.0mm

X = Lainnya

05 = 0,5 m

10 = 1,0 juta

15 = 1,5 m

X = Lainnya

O = Tidak ada

1 = FC

2 = SC

3 = ST

4 = LC
