Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama: | Sakelar Cutoff Optik | Panjang gelombang: | 1310 & 1550nm |
---|---|---|---|
Kabel: | 900um tabung longgar | Panjangnya: | 0,5 meter |
Penyambung: | LC / UPC | Tegangan: | 5V atau 3V |
Cahaya Tinggi: | sfp serat optik transceiver,sfp transceiver modules |

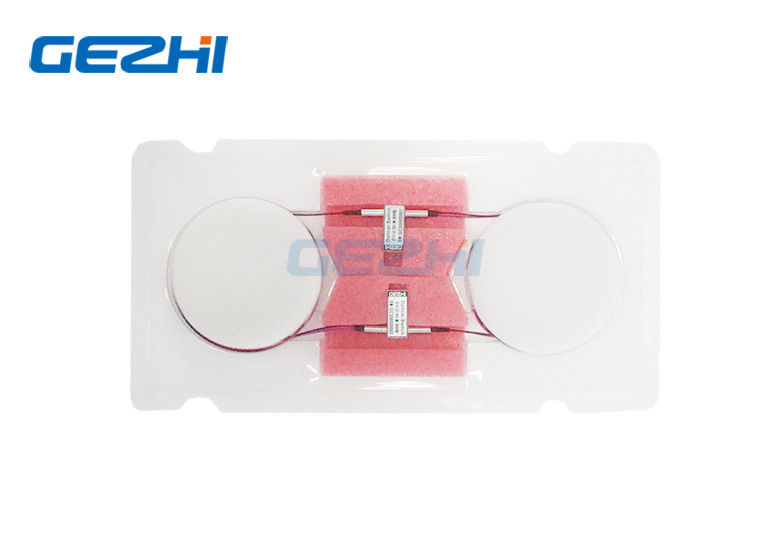

1x1 Sakelar Pemotong Optik On / Off
GEZHI1x1 Sakelar Pemotong Optik On / Off menghubungkan saluran optik dengan mengarahkan sinyal optik yang masuk ke serat keluaran yang dipilih.
Ini1x1 Sakelar Pemotong Optik On / Offmendukung semua panjang gelombang pada 1260nm ~ 1650nm atau Multimode 850nm, ini menawarkan keandalan ultra-tinggi, kehilangan penyisipan rendah, kecepatan peralihan cepat serta kinerja dua arah.Itu1x1 Sakelar Pemotong Optik On / Off banyak digunakan untuk Jaringan Optik, Perlindungan, Perlindungan Pemancar dan Penerima, Sistem Uji Jaringan dan Instrumentasi.
fitur |
Aplikasi |
|
|
Spesifikasi1x1 Sakelar Pemotong Optik On / Off
Parameter | GZ-FSW-1 × 1 | ||
Rentang Panjang Gelombang | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
Operasi panjang lebar | nm | 850/1300 | 1310/1490/1550/1625/1650 |
Rugi Penyisipan | dB | Jenis: 0,5 Maks: 0,8 | Jenis: 0,4 Maks: 0,6 |
Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
Crosstalk | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
Pengulangan | dB | ≤ ± 0,02 | |
Sumber Daya listrik | v | 3.0 atau 5.0 | |
Seumur hidup | waktu | ≥107 | |
Ganti Waktu | MS | ≤8 | |
Daya Transmisi | mW | ≤500 | |
Suhu Operasional | ℃ | -20 ~ + 70 | |
Suhu Penyimpanan | ℃ | -40 ~ + 85 | |
Bobot | g | 16 | |
Dimensi | mm | (L) 27.0 × (W) 12.0 × (H) 8.2 kustomisasi tersedia. |
Rute Optik 1x1 Sakelar Pemotong Optik On / Off
Status A | Status B |
Pin dari1x1 Sakelar Pemotong Optik On / Off
Tipe | Negara | Rute Optik | Penggerak Listrik | Sensor Status | ||||||
1 × 1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | ||
Menempel | SEBUAH | Tutup cahaya | - | - | GND | V + | Menutup | Buka | Buka | Menutup |
B | P1-P2 | V + | GND | - | - | Buka | Menutup | Menutup | Buka | |
Tidak menempel | SEBUAH | Tutup cahaya | - | - | - | - | Menutup | Buka | Buka | Menutup |
B | P1-P2 | V + | - | - | GND | Buka | Menutup | Menutup | Buka |
Informasi Pesanan1x1 Sakelar Pemotong Optik On / Off
GZ-FSW-1x1-X-XX-XXX-XX-X-XX
X | XX | X | X | X | XX | X | XX |
Mode | Panjang gelombang | Jenis Tegangan | Model Kontrol | Jenis Serat | Diameter Serat | Panjang Serat | Penyambung |
S = SM M = MM |
85 = 850nm 13 = 1310nm 15 = 1550nm 13/15 = 1310 / 1550nm X = Lainnya |
3 = 3V 5 = 5V |
L = Menempel N = Tidak Menempel |
5 = 50/125 6 = 62,5 / 125 9 = 9/125 X = Lainnya |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Lainnya |
1 = 1m 2 = 1,5 m X = Lainnya |
0 = Tidak ada FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC X = Lainnya |
