Detail produk:
Syarat-syarat pembayaran & pengiriman:
|
Nama Produk: | Mikro Beralih Optical | Panjang gelombang: | 1260 ~ 1650nm |
---|---|---|---|
Channel: | 2x4 (dual 1x2) | Jenis kontrol: | Menempel atau Non-menempel |
Konektor: | LC/SC/FC/ST (PC atau APC) | Aplikasi: | monitoring system |
Cahaya Tinggi: | Sakelar optik modul,optical fiber switch |

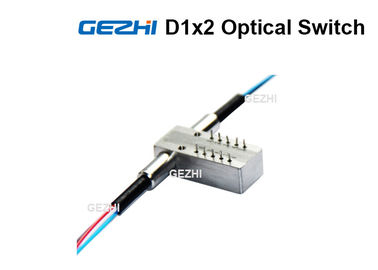

GEZHI Foton s GZ-FSW-D1 × 2 Optical Beralih, yang terkenal dengan kinerja tinggi, insertion loss rendah dan dimensi kompak. Ini adalah komponen ideal untuk OADM, OXC, monitoring dan perlindungan sistem. Dengan paket kompak, dapat mudah untuk mengintegrasikan ke dalam sistem komunikasi optik kepadatan tinggi.
GEZHI Dual 1x2 (D1x2) Mechanichal Optical Beralih dukungan semua panjang gelombang di 1260nm ~ 1650nm atau Multimode 850nm panjang gelombang, ia menawarkan keandalan ultra-tinggi, insertion loss rendah, cepat kecepatan switching serta kinerja bi-directional. Switch optik banyak digunakan untuk Optical Network, Perlindungan, Transmitter dan Perlindungan Receiver, Sistem Pengujian Jaringan dan Instrumentasi.
fitur
Spesifikasi
parameter | GZ-FSW-D1 × 2 | ||
Panjang gelombang Rentang | nm | 850 ± 40/1300 ± 40 | 1260 ~ 1650 |
avelength operasi | nm | 850/1300 | 1310/1490/1550/1625/1650 |
penyisipan Rugi | dB | Typ: 1.0 Max: 1.5 | Typ: 1.0 Max: 1.5 |
Mengembalikan kerugian | dB | MM≥30 SM≥50 | |
crosstalk | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
pengulangan | dB | ≤ ± 0,02 | |
Sumber Daya listrik | v | 3.0 atau 5.0 | |
Seumur hidup | waktu | ≥10 7 | |
beralih Waktu | Nona | ≤8 | |
transmisi Listrik | mW | ≤500 | |
Suhu Operasional | ℃ | -20 ~ + 70 | |
Suhu penyimpanan | ℃ | -40 ~ + 85 | |
Berat | g | 16 | |
Dimensi | mm | (L) 27,0 × (W) 12.0 × (H) 8.2 kustomisasi tersedia. |
Pins
Mengetik | Negara | optik Route | listrik drive | Sensor Status | ||||||
D1 × 2 | pin 1 | pin 5 | pin 6 | pin 10 | pin 2-3 | pin 3-4 | pin 7-8 | pin 8-9 | ||
menempel | SEBUAH | P1-P2 | - | - | GND | V + | Dekat | Buka | Buka | Dekat |
P1'-P2 ' | ||||||||||
B | P1-P3 | V + | GND | - | - | Buka | Dekat | Dekat | Buka | |
P1'-P3 ' | ||||||||||
Non-menempel | SEBUAH | P1-P2 | - | - | - | - | Dekat | Buka | Buka | Dekat |
P1'-P2 ' | ||||||||||
B | P1-P3 | V + | - | - | GND | Buka | Dekat | Dekat | Buka | |
P1'-P3 ' |
optik Route
Status A | Status B |
Dimensi
informasi pemesanan
Mode | Panjang gelombang | tegangan Jenis | Model kontrol | fiber Jenis | fiber Diameter | fiber panjang | konektor |
S = SM | 85 = 850nm | 3 = 3V | L = Menempel | 5 = 50/125 | 25 = 250um | 1 = 1m | 0 = Tidak ada |
