8ms Cepat Switching Waktu loop Optical Switch 2x2 Bypass Optical Beralih

8ms Fast Switching Time Loop Optical Switches 2x2 Optical Bypass Switch

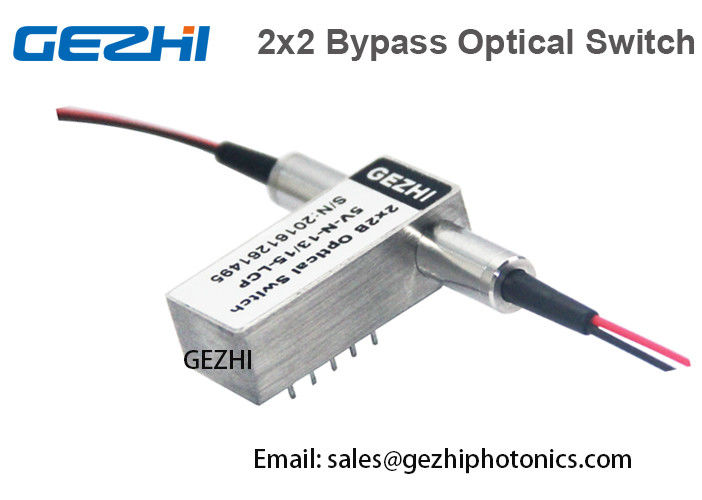

Gambar besar : 8ms Cepat Switching Waktu loop Optical Switch 2x2 Bypass Optical Beralih

Detail produk:

Tempat asal:	Cina
Nama merek:	GEZHI or OEM
Sertifikasi:	CE/FCC/RoHS/TUV/UL
Nomor model:	Switches GZ-Optical

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1
Harga:	Get Latest Price
Kemasan rincian:	2pcs di busa dengan kertas kotak
Waktu pengiriman:	2 ~ 7working hari
Menyediakan kemampuan:	60000pcs per bulan

Kontak

Detil Deskripsi produk

Nama Produk:	Sakelar Bypass Optik	Panjang gelombang:	850nm atau 1310 / 1550nm
Saluran:	2x2B	Jenis kontrol:	Latching Atau Non-Latching
Penyambung:	LC / SC / FC / ST (PC Atau APC)	Aplikasi:	Perlindungan dan pemulihan jaringan
Cahaya Tinggi:	Beralih Fiber Optic , optical fiber switch

2x2 Sakelar Bypass Optik Waktu pengalihan cepat 8ms Sakelar optik loop

GEZHI Series 2x2 Bypass opto-mechanical fiberoptic switch menyediakan saklar bypass optik 2x2 dalam satu paket ringkas.Perangkat menghubungkan saluran optik dengan mengarahkan sinyal optik yang masuk ke serat keluaran yang dipilih.Sakelar ini dua arah.

Sakelar optik ini tersedia dalam mode tunggal dan multi-mode dan pada panjang gelombang 1310nm atau 1550nm.

Fitur Utama

- Ukuran Terkecil

- Penyisipan Rendah -‐ Rugi

- Kecepatan Peralihan Cepat

- PCB Dapat Dipasang

- Tersedia dalam Single Mode / Multi Mode

- Kepatuhan RoHS

Aplikasi

- Perlindungan dan pemulihan jaringan optik

- Pemantauan jaringan optik

- Multiplexer add / drop yang dapat dikonfigurasi ulang

- Perlindungan peralatan transmisi

- Penelitian dan Pengembangan

- Router panjang gelombang

Spesifikasi

Parameter	Multimode	Singlemode	Satuan
Rentang Panjang Gelombang	650 ～ 1310	1260 ～ 1670	nm
Menguji Panjang Gelombang	650/780/850/980/1064/1310	1310/1490/1550/1625/1650	nm
Rugi Penyisipan	Jenis: 0.6, Maks: 1.0	Jenis: 0,5, Maks: 0,8	dB
Mengembalikan kerugian	≥ 30	≥ 50	dB
Crosstalk	≥ 35	≥ 50	dB
PDL	≤ 0,05		dB
WDL	≤ 0,25		dB
TDL	≤ 0,25		dB
Pengulangan	≤ ± 0,02		dB
Sumber Daya listrik	3.0 atau 5.0		v
Seumur hidup	≥ 10⁷		Siklus
Ganti Waktu	≤ 8		MS
Daya Transmisi	≤ 500		mW
Suhu Operasi	-40 ～ +85		℃
Suhu Penyimpanan	-40 ～ +85		℃
Bobot	16		g
Dimensi	(L) 27 x (W) 12,6 x (H) 8,5 (± 0,2)		mm

catatan:
1. Semua parameter untuk perangkat tanpa konektor.
2. Spesifikasi khusus dapat disesuaikan sesuai dengan kebutuhan pelanggan.

Rute Optik

Fs OSW-2x2-1.jpg

Aplikasi

Persyaratan Mengemudi Listrik

Jalur Optik		Penggerak Listrik				Status Sensor
2x2B		1	5	6	10	3－4,7－8	2－3,8－9
Menempel	P1-P3	T / A	T / A	GND	+ 5V	BUKA	MENUTUP
Menempel	P1-P4 / P2-P3	+ 5V	GND	T / A	T / A	MENUTUP	BUKA
Tidak menempel	P1-P3	T / A	T / A	T / A	T / A	BUKA	MENUTUP
Tidak menempel	P1-P4 / P2-P3	+ 5V	T / A	T / A	GND	MENUTUP	BUKA

Diagram Fungsional

Spesifikasi	Tegangan	Arus	Penghambat
5V Menempel	4.5 ~ 5.5	36 ~ 44mA	125Ω
5V Non-Latching	4.5 ~ 5.5	26 ~ 32mA	175Ω
3V Menempel	2.7 ~ 3.3	54 ~ 66mA	50Ω
3V Non-Latching	2.7 ~ 3.3	39 ~ 47mA	70Ω

Dimensi Mekanis (Satuan: mm)

Fs OSW-2x2B.jpg

GEZHI Photonics menyediakan sakelar optik desain khusus untuk memenuhi kontrol dan aplikasi khusus.Selain itu, GEZHI Photonics menawarkan rakitan modular yang mengintegrasikan komponen lain untuk membentuk modul atau subsistem fungsi penuh.Untuk detailnya, silakan hubungi GEZHI Photonics disales@gezhiphotonics.com .

Pertanyaan:

1. Jumlah port switching: 1, 2, 3, 4, 8, atau 12.
2. Berapa panjang gelombang yang Anda gunakan?
3. Ukuran inti / kelongsong mana yang Anda gunakan?
4. Jenis konektor apa yang Anda butuhkan?
5. Berapa panjang seratnya?Ukuran jaket apa?
6. Apakah ada persyaratan khusus lainnya?

SEBUAH	B	C	D	E	F	G
Mode	Panjang gelombang	Tegangan	Model Kontrol	Diameter Serat	Panjang Serat	Penyambung
SM: 9 / 125um	85: 850nm	3: 3V	L: Menempel	25: 250um	05: 0,5 m	OO: Tidak ada
M5: 50 / 125um	13: 1310nm	5: 5V	N: Tidak Menempel	90: 900um	10: 1.0m	FP: FC / PC
M6: 62.5 / 125um	14: 1490nm	S: Spesial	S: Spesial	20: 2.0mm	15: 1.5m	FA: FC / APC
S: Spesial	15: 1550nm			30: 3.0mm	S: Spesial	SP: SC / PC
	162: 1625nm			S: Spesial		SA: SC / APC
	165: 1650nm					LP: LC / PC
	13/15: 1310 / 1550nm					LA: LC / APC
	S: Spesial					S: Spesial
